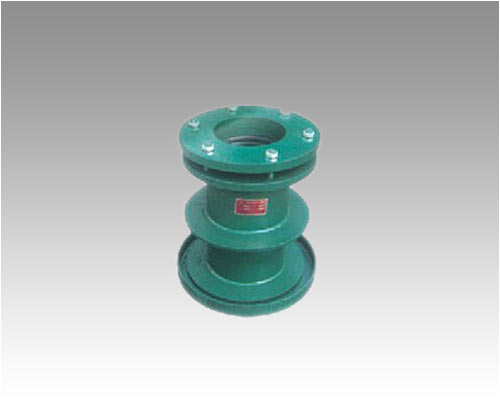

04FS02柔性密闭套管作用：
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制 管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
04FS02柔性密闭套管材质：
1、柔性密闭套管是按照国家标准04FS02制造生产，材料采用Q235-A。
2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏，聚胺脂密封膏。
04FS02柔性密闭套管用途：
适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。
04FS02柔性密闭套管作用：
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制 管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
04FS02柔性密闭套管材料表
|
序号
|
名称
|
数量
|
材料
|
备注
|
|
1
|
法兰套管
|
1
|
Q235-A
|
焊接件
|
|
2
|
密封圈
|
1
|
氯丁橡胶
|
|
|
3
|
法兰压盖
|
1
|
Q235-A
|
焊接件
|
|
4
|
螺栓
|
n
|
Q235-A
|
GB897-88A
|
|
5
|
螺母
|
n
|
Q235-A
|
GB/T41-2000
|
|
6
|
钢管
|
|
Q235-A
|
|
|
7
|
挡板
|
|
Q235-A
|
|
1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
3.焊工采用手工电弧焊，焊条型号为E4303。
04FS02柔性密闭套管数据表
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
L |
L0 |
L1 |
L2 |
d1 |
d2 |
d3 |
D1 |
D2 |
K |
n-M |
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
\ |
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.75 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M16 |
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M16 |
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
252 |
6 |
6-M16 |
