套接式鸭嘴阀安装图集和主要特点

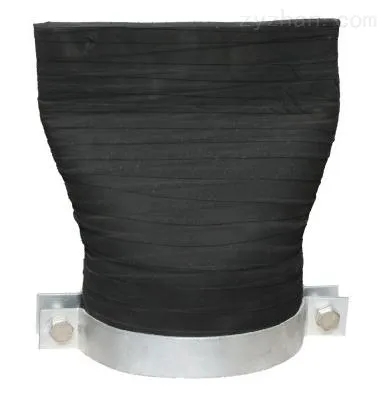

           套接式鸭嘴阀在阀体安装部位采用套筒设计，套入配套的连接管道，管道与套筒内壁可涂加水工胶密封，并采用金属卡箍。卡箍卡口之间应适当加垫垫片，紧固连接螺栓，若采用辅助衬管，连接时，辅助衬管与预留管道密封焊接，注意当公称通径大于DN800时，由于阀体重量较大，加之工作时，阀体腹腔中大量余水及水流冲击，须增加一支承拉杆。法兰式鸭嘴阀俗称橡胶排污止回阀，该阀门取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。直通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动。由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。

安装连接时，法兰与连接法兰尺寸相对应，保证联接紧固后绝对密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。应用于防水系统，排放系统，水泵出口，提升泵站及液下曝气系统。产品主要特点：橡胶法兰与阀身联成一体，安装为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。
